三维磁场线圈设计-亥姆霍兹磁场线圈设计方案

当前位置：首页 > ..

发布时间：2024-02-27 23:52:19点击量：

三维磁场线圈即亥姆霍兹磁场模拟线圈Helmholtz Coil可以选择圆形结构或者方形结构，尺寸可以选择等径线圈设计或者不等径线圈设计。在材质方面根据磁场要求不同，设计可采用亚克力材料、聚氨酯材料或者电木、铝型材等各类材质搭建目标磁场。

Helmholtz三维磁场发生线圈可实现一维、二维、三维组合的交流、直流线性磁场。通过电流即可完全控制磁场强度。

三维亥姆霍兹线圈 Helmholtz线圈磁场发生器特点

磁场分别实现X、Y、Z轴向磁场，一般每轴磁场较低。特别适用于产生标准磁场、地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。

型号 Model	半径 Radius (mm)	中心磁场 Center magnetic field (Gs)	均匀度 Uniformity %	均匀区球体直径Homogeneity sphere diameter(mm)	每维功率范围Each dimension power range(W)	一维重量 The One dimensional weight (Kg)	三维重量 The three dimensional weight (Kg)

MC30-50	300	50	5	200	420	55
			1	150
MC30-10	300	10	0.5	100	90-120	12	38
			0.1	90
MC30-2	300	2	0.05	60	18~32	3.5	11
			0.01	40
MC25-1000	250	1000	5	160	5000	500
			1	125
MC25-500	250	500	0.5	100	2500	250
			0.1	75
MC25-300	250	300	0.05	50	1600	150
			0.01	33
MC25-100	250	100	5	160	600	50
			1	125
MC25-50	250	50	0.5	100	300~620	30	138
			0.1	75
MC25-10	250	10	0.05	50	60~110	8	32
			0.01	33
MC25-2	250	2	5	160	12~18	4	14
			1	125
MC20-500	200	500	0.5	80	2000	160
			0.1	60
MC20-300	200	300	0.05	40	1000	96
			0.01	26
MC20-100	200	100	5	130	350	32
			1	100
MC20-50	200	50	0.5	80	200~520	16	54
			0.1	60
MC20-10	200	10	0.05	40	40~65	8	28
			0.01	26
MC20-5	200	5	1	100	20~32	6	22
			0.1	60
MC20-2	200	2	1	100	8~10	4	15
			0.1	60
MC15-300	150	300	5	100	660	54
			1	75
MC15-100	150	100	0.5	60	220	18
			0.1	45
MC15-50	150	50	0.05	30	110~330	12	38
			0.01	20
MC15-10	150	10	1	75	21~42	6	24
			0.1	45
MC10-200	100	200	5	66	200	19
			1	50
MC10-100	100	100	0.5	40	100	15
			0.1	30
MC10-50	100	50	0.05	20	50~180	9	20
			0.01	10
MC10-10	100	10	1	50	10~24	3.5	13
			0.1	30
MC7-100	70	100	5	45	50	7
			1	35
MC7-50	70	50	0.5	28	24~120	5	17
			0.1	21
MC7-10	70	10	0.05	14	5~24	2	8
			0.01	9.3

三维磁场线圈案例分享

型号	主要技术参数	产品图片

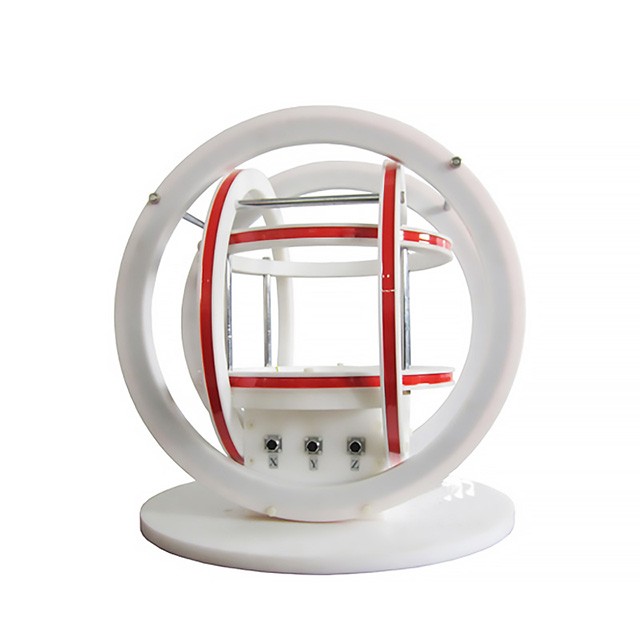

三维MC10-100	三维线圈，磁场方向X轴、Y轴、Z轴相互正交，每轴最高磁场强度100Gs，最小平均直径200mm，均匀区球体Φ25mm，均匀度0.1%，电源功率300-800W。

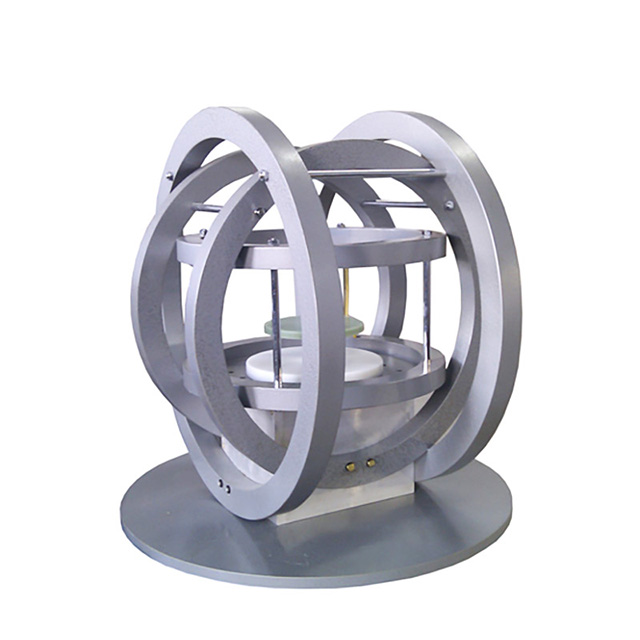

三维MC15-30	三维线圈，磁场方向X轴、Y轴、Z轴相互正交，每轴最高磁场强度30Gs，最小平均直径300mm，均匀区球体Φ40mm，均匀度0.1%，电源功率每轴120W。

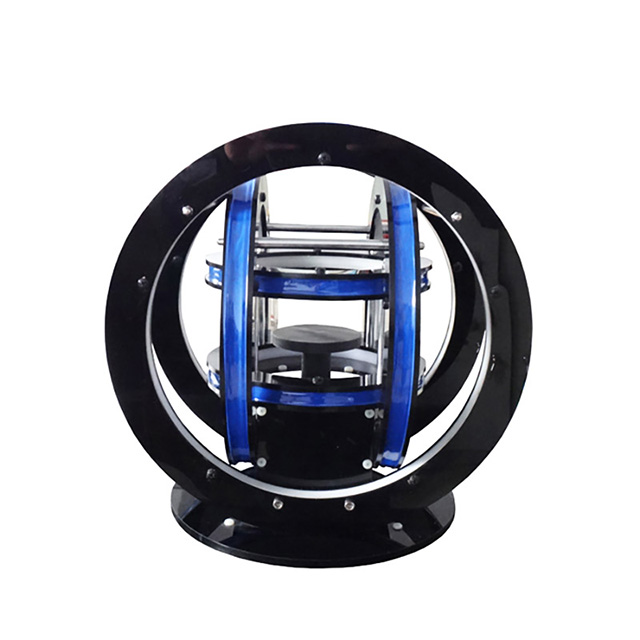

三维MC20-10	磁场方向X轴、Y轴、Z轴相互正交，每轴最高磁场强度10Gs，最小平均直径400mm，均匀区球体Φ100mm，均匀度1%，电源功率每轴64W。

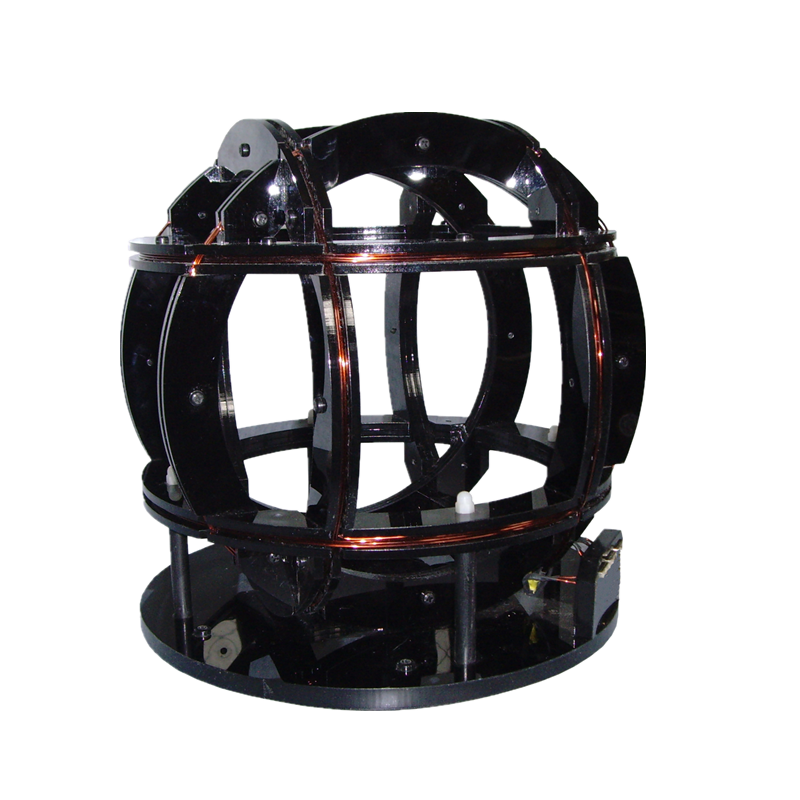

三维MC21-25	每维中心磁场强度：25Gs；磁场中心均匀度：110-3；均匀区：Φ6060mm；最小直径420mm，最大直径650mm；最高电源功率300W
