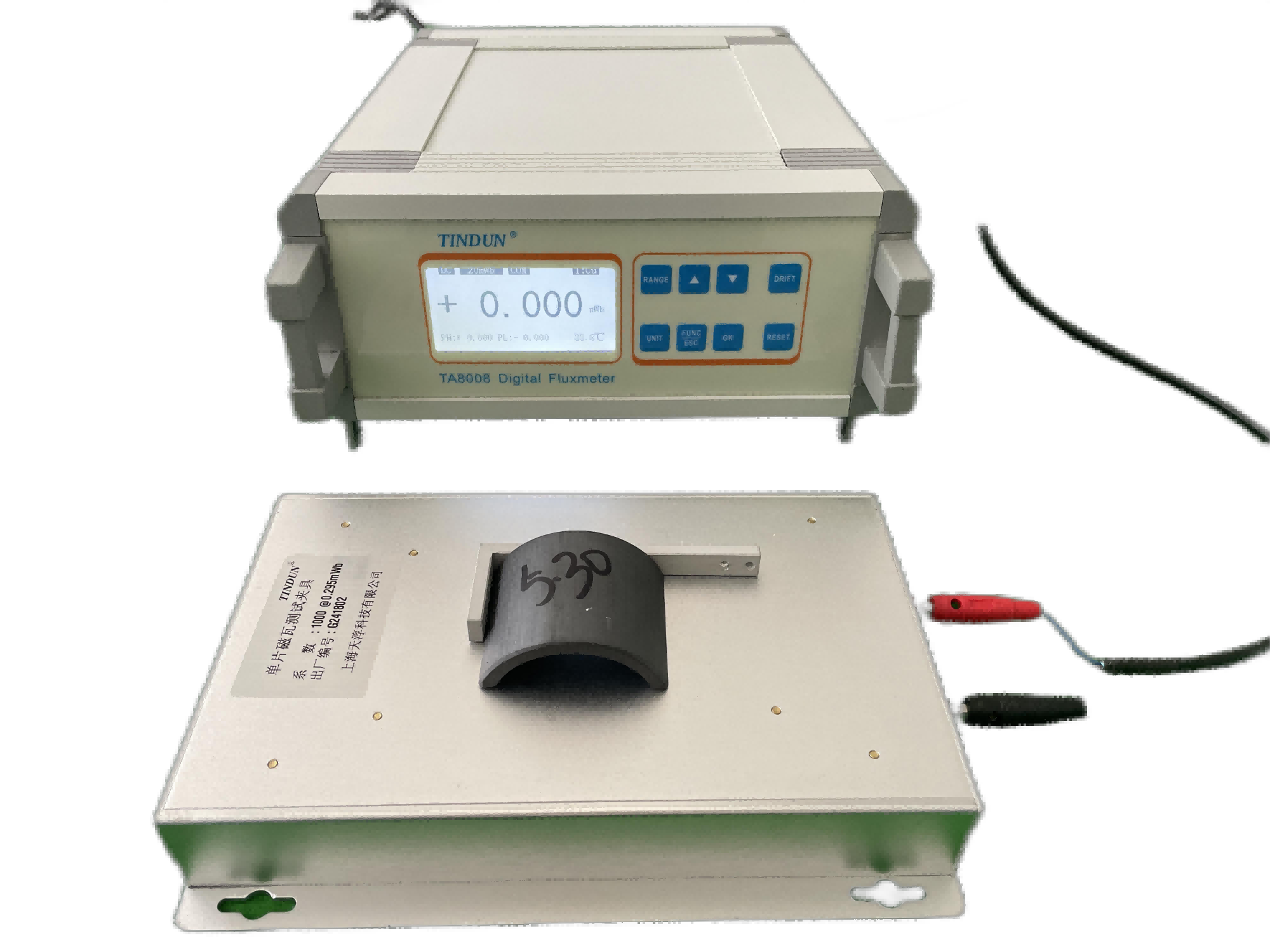

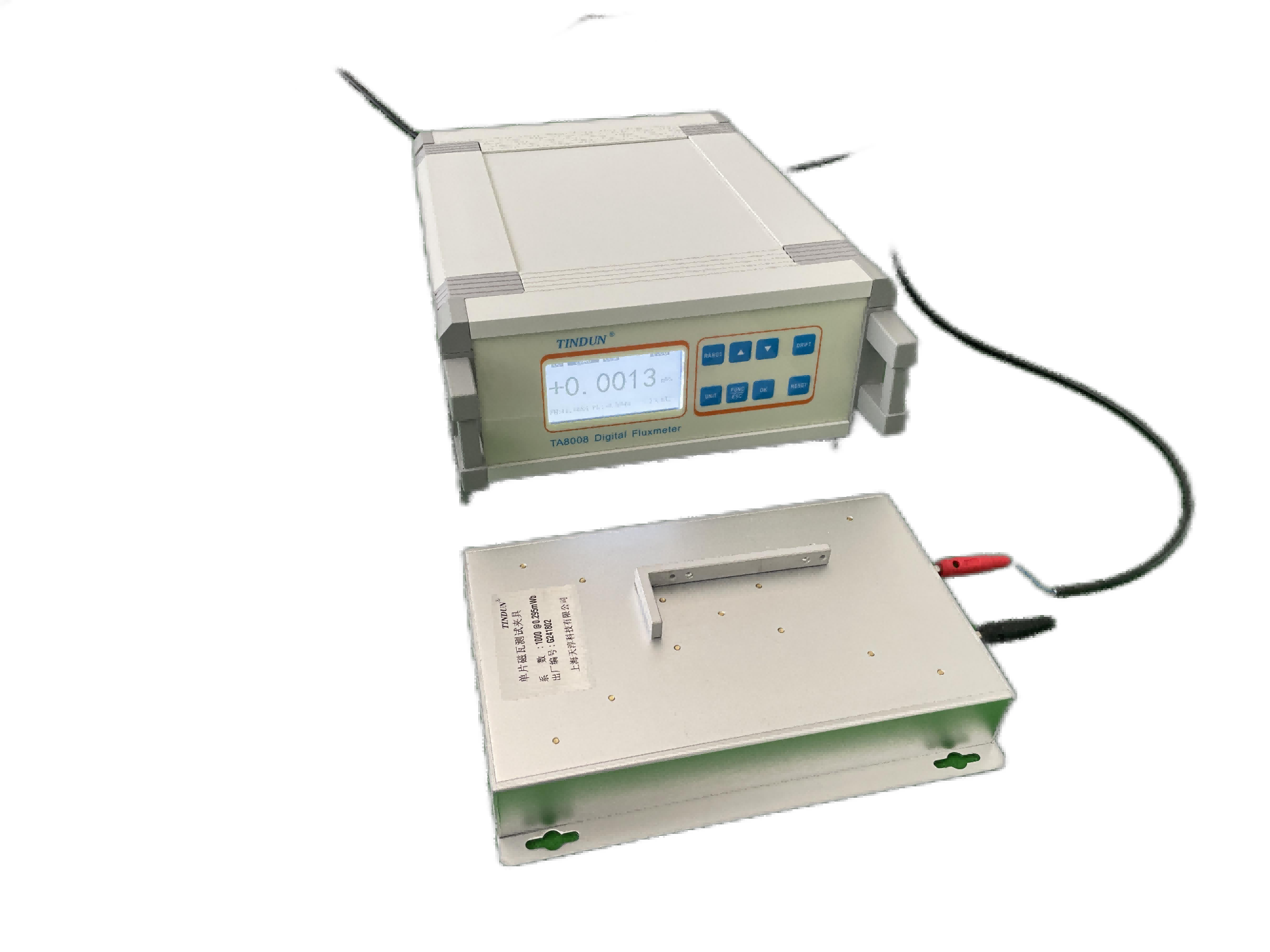

磁通平面测试线圈

磁通量测试原理

磁通测试线圈配套磁通计使用。

磁通计是在测量线圈内磁通变化时，根据可动框架的偏转程度来确定磁通量的磁场测量仪器。. 在测量线圈和磁通计的可动框架绕组构成的闭合回路中，当测量线圈内磁通Φ变化时，有 感应电流 通过框架绕组，促使框架产生一定偏度 α ， Φ 和 α 成正比，磁通量 (Wb)为. Φ = (c α /N)×10 -3 (1) 式中c为磁通计冲击系数，mWb/格，标准磁通计，c=1；N为测量线圈匝数。. 磁通量与所在位置 磁场强度 H及测量线圈平均截面积S之积有关，故磁场强度. H=Φ/S = （cα/NS)×10 -3 (2) 磁通量是直接测量出的，磁场强度是经计算后得出的。.

磁通计在使用前需要校正，以保证测量的准确性。

磁通平面测试线圈可广泛用于单片磁铁的磁通量检测，来料一致性能比对测试。其使用方法简单，使用寿命持久。
