霍尔传感器的原理

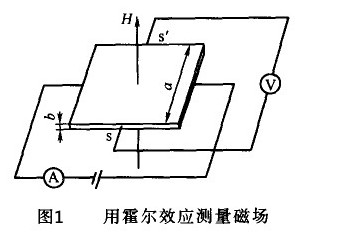

         霍尔传感器是一种固体的传感器，其  输出电压与磁场强度成比例。顾名思 义，这种器件是依赖于霍尔效应原理 工作的。霍尔效应原理是在导体通电 和加有磁场的情况下，在导体的横向  上会产生电压。电子（在实践中多数载流子最常被使 用）在外部电场的驱动下会产生“漂 移”,当暴露于磁场中时，这些运动 的带电粒子会受到一个垂直于电场和  磁场的力的作用。这个力会让导体的边缘充电，一边为正，一边为负。边缘充电 形成一个电场，电场给运动的电子施加一个与洛伦兹力相等但方向相反的力。电  势差是沿着导体的宽度方向，被称为霍尔电压。霍尔电压在实践中被应用为将两 个电接触连接到一个导体的两侧。

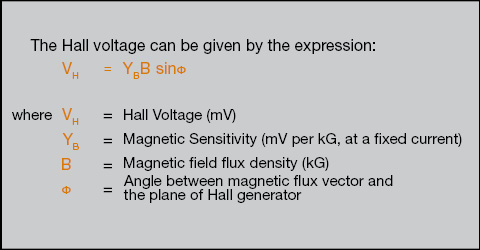

从上面的公式可以看出，霍尔电压是随感应磁场的角度变化的，当磁场与霍尔传 感器垂直时，霍尔电压达到最大值。

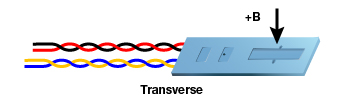

横向霍尔传感器通常比较薄，形状为长方形的。他们比较成功的被应用为磁场间隙测 量、表面磁场测量、普通的敞开式磁场侧脸高等。

轴向霍尔传感器多数为圆柱形的，他们的主要应用包括环形磁体中心磁场 测量，螺线管磁场测量、表面磁场测量、普通的磁场感应。

敏感区
霍尔传感器中包含一片半导体材料，半导体材料上有四个电极。通常被称为霍尔片，霍尔片是其最简单的形式，固定长度、  宽度和厚度的长方形。由于电流源的触点短路效应，对磁场最灵敏的地方是在一个圈内，也就是在霍尔片的中心，直径与霍  尔片宽度一致。因此，当敏感区给出时，上面所说的圈就是普通的估计。

GM500系列高斯计主要是基于霍尔原理制成的磁场测试仪器。可选配PT0415标准横向传感器或者PA0610标准轴向传感器。特殊测试要求传感器可定制。尺寸从横向传感器厚度0.25mm起，可选择0.25mm厚度，0.5mm厚度，0.7mm厚度；轴向直径最低可做到0.9mm，可选择2mm直径，3mm直径，5直径和6mm以及更大封装。
