磁选机结构原理与磁体性能

发布时间:2022-04-29 11:45:42点击量:

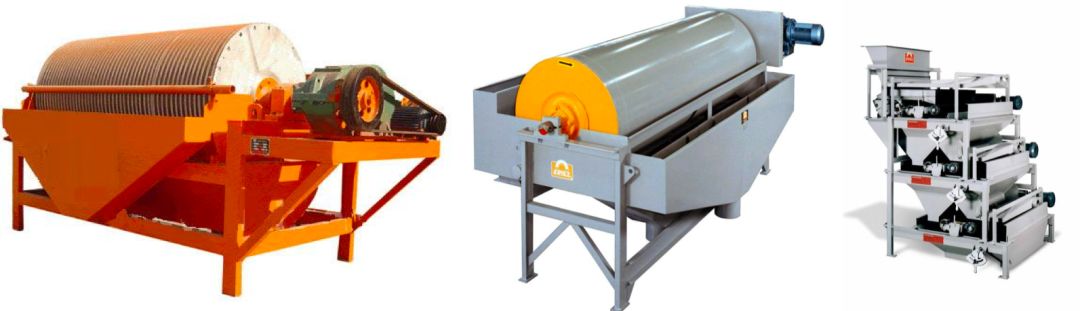

磁选机概述

磁选机是利用矿物之间的磁性差异进行分选,起到提高矿石品位、净化固液物料、对废弃物回收利用等作用,是在产业界使用最广泛的、通用性高的机种之一。

磁选机广泛用于矿业、木材业、窑业、化学、食品等行业。对于矿业而言,磁选机适用于粒度50mm以下的锰矿、磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤褐铁矿等物料的湿式或者干式磁选,也用于煤、非金属矿、建材等物料的除铁作业及废弃物处理作业。


磁选机的结构和工作原理

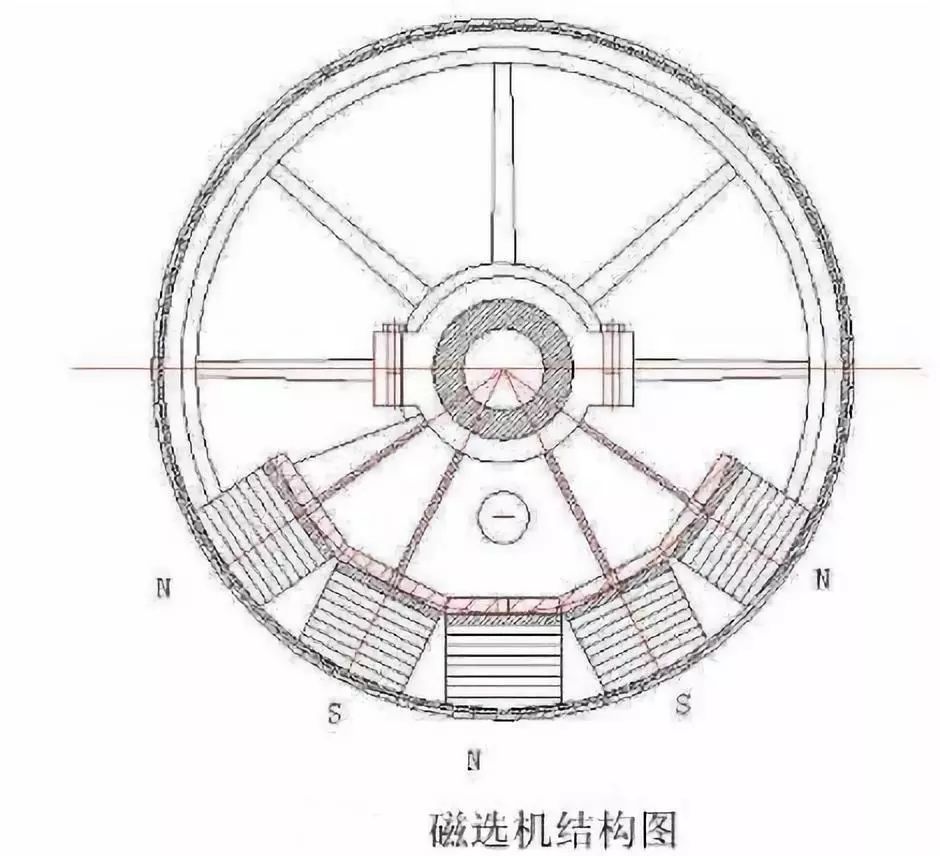

磁选机(以湿式永磁筒式磁选机为例)主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转运动。

磁选机结构原理与磁体性能(图1)

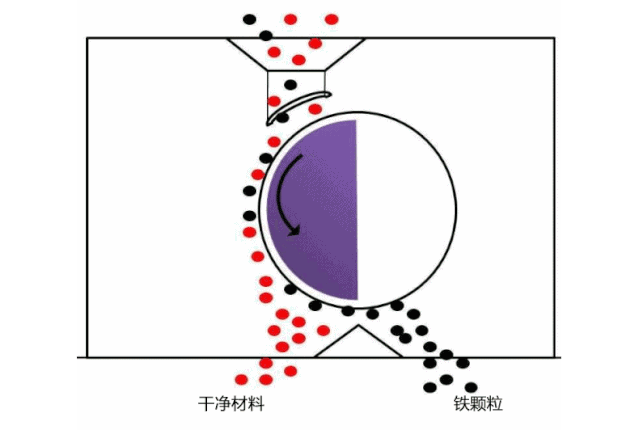

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁链”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

磁选机结构原理与磁体性能(图2)



磁选机的分类

磁选机按照不同特征和标准有多种分类方式。


根据磁场强度和磁场力的强弱可分为:

弱磁场磁选机:工作间隙的磁场强度为(0.6~1.6)×105A/m,用来选别强磁性矿物;

中磁场磁选机:工作间隙的磁场强度为(1.6~4.8)×105A/m,用来选别中等磁性矿物;

强磁场磁选机:工作间隙的磁场强度为(4.8~20.8)×105A/m,用来选别弱磁性矿物。




根据选分介质可分为:

干式磁选机:在空气中选分,主要用于选分大块、粗粒的强磁性矿石和细粒弱磁性矿石。当前也力图用于选分细粒强磁性矿石;湿式磁选机:在水或磁性液体中选分。主要用于选分细粒强磁性矿石和细粒弱磁性矿石。

此外还可以根据磁性矿粒被选出的方式、给入物料的运动方向和从选分区排出选别产品的方法、排出磁性产品的结构特征等方式进行分类。


磁选机结构原理与磁体性能(图3)



磁选机的磁路设计与磁体

磁通集中通过的闭合回路称为磁路。磁选机的磁系需要产生一定强度的磁场,而且要求磁场中的大部分磁通能集中通过分选空间。磁系的高度、宽度、半径和极数,相邻磁极的磁位差,极距,极面宽和极隙宽的比值,磁极和磁极端面的形状,以及磁极端面到其排列中心的距离等对磁场特性都有不小的影响。

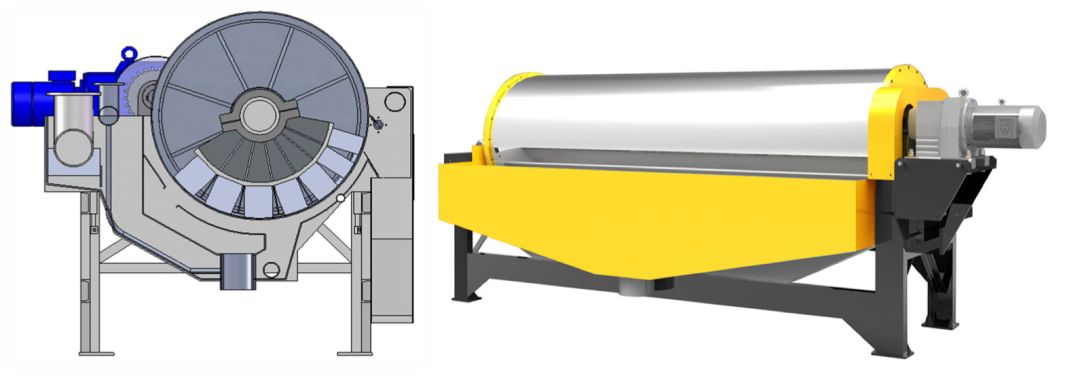

以下图所示磁选机为例,磁路部分采用五极磁系,每个磁极由铁氧体和钕铁硼永磁块粘结而成,用螺钉穿过磁块中心孔固定在磁导板上,磁导板经支架固定在筒体的轴上,磁系是固定的,而筒体可旋转。磁极的极性沿圆周交替排列,沿轴向极性相同。套在磁系外面的是不锈钢非导磁材料制成的滚筒,采用非导磁材料是为了避免磁力线不能透过筒体进入选分区,而与筒体形成磁短路。槽体靠近磁系的部位也应采用非导磁材料,其余用普通钢板或硬质塑料板。


磁选机结构原理与磁体性能(图4)

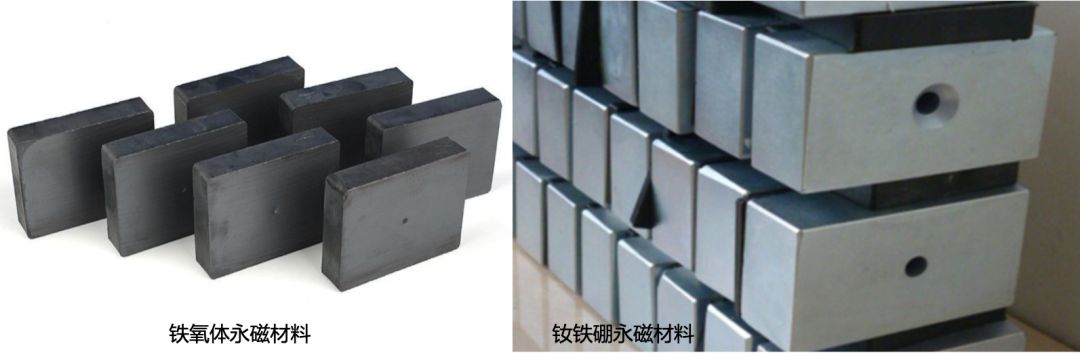

 对于永磁选机来说永磁体是最主要的部件,永磁体的好坏决定了其性能特点。磁选机永久磁铁一般都制成一定尺寸(例如长×宽×高=85×65×21毫米),因而习惯上叫永磁块或简称磁块。可做磁选机磁系的永磁材料有永磁铁氧体、铝镍钴、铁铬钴与锰铝铁、钐钴永磁材料,以及钕铁硼永磁材料等。目前国产磁选设备用的主流永磁材料主要是永磁铁氧体(锶铁氧体、钡铁氧体),其次是钕铁硼永磁材料。

磁选机结构原理与磁体性能(图5)




在磁系设计中,需要根据各方面的具体情况来选择使用何种永磁材料,可以把影响因素归纳为以下几个方面:

  • 磁场强度:在指定的工作空间内要产生一个恒定的磁场,这个磁场的强度大小决定了需要采用何种永磁材料。钕铁硼永磁体的磁性能要远高于铁氧体。对磁场稳定性的要求,即永磁材料对环境的温度、湿度、振动和冲击等因素影响及适应性机械性能,如磁体的韧性、挠性和压缩强度等;

  • 价格因素。
