高均匀度组合亥姆霍兹磁场线圈
发布时间：2022-03-14 10:41:20点击量：
产品介绍
高均匀度组合亥姆霍兹磁场线圈是由沿轴向排列的多环线圈组合而成，比较常见的有巴克尔线圈、布朗贝克线圈、麦克斯韦线圈、瑞贝斯线圈、和无矩线圈。这种组合线圈与Helmholtz线圈相比在相同的直径下磁场均匀性较好，可以在有效的空间内提高线圈的均匀度，扩大均匀区范围，适合对高精度大范围的磁场要求。
实施案例
| 名称 | 型号 | 主要技术参数 | 产品图片 |
| 巴克尔四环线圈 | 4Y32-30 | 四环线圈，中心磁场强度：30Gs；磁场均匀度：ΔH/H=5*10-4；均匀区：Φ120*260mm；线圈平均直径：640mm；持续工作时间：24小时；电源功率：180W |
|

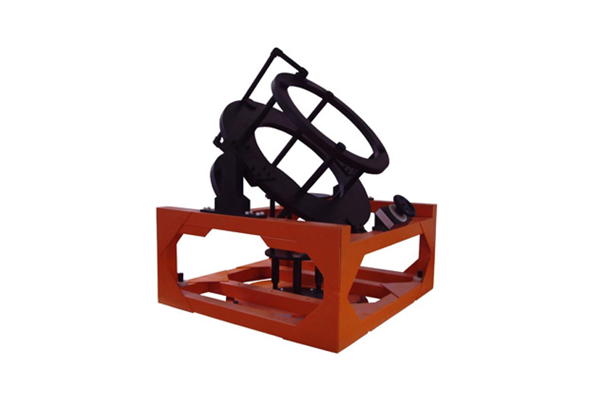

| 麦克斯韦三线圈 | 3Y50-2 | 三环线圈，中心磁场强度：10Gs；磁场中心均匀度：5*10-4；均匀区：Φ200*200mm；线圈最大直径：1000mm；交直流两用；线圈可旋转、可调倾角。 |
|

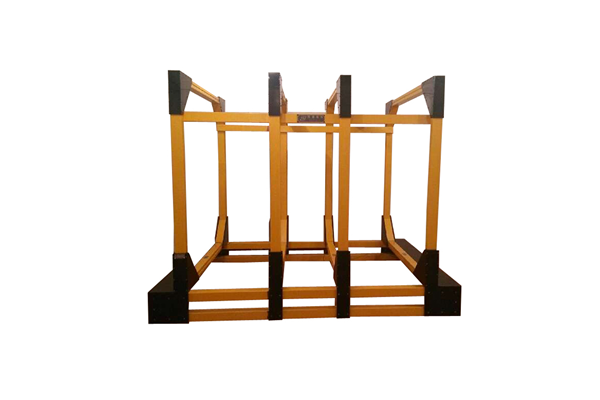

| 四环方线圈 | 4F90-5 | 四环方线圈，中心磁场强度：5 Gs；磁场均匀度：ΔH/H=5*10-3； 均匀区：Φ500*1000mm；边长1800mm；电源功率：540W |  |

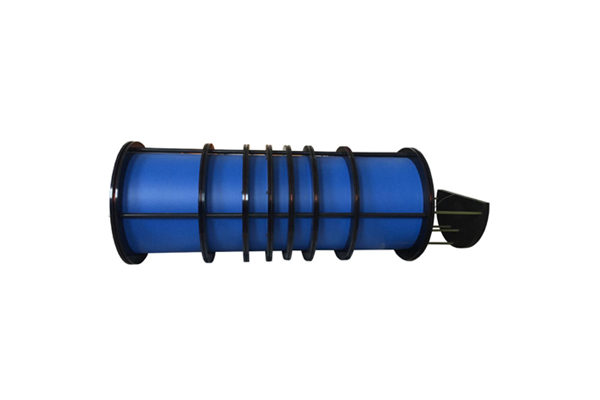

| 巴克尔六环线圈 | 6Y10-1 | 巴克尔六环线圈，中心磁场强度：1.0Gs；磁场均匀度：ΔH/H=1*10-3；均匀区：Φ40*100mm；线圈平均直径：200mm；总长度260mm。 |  |
| 一维八环线圈 | 8Y10-1.2 | 八环线圈，中心磁场强度：1.2Gs；磁场均匀度：ΔH/H=1*10-3；均匀区长度：500mm；线圈平均直径：540mm；总长度1600mm。 |  |
