一维交流磁场线圈发生器

发布时间:2022-10-08 16:10:21点击量:

HMC系列交流磁场线圈



产品规格

定制亥姆霍兹线圈,水平座放,磁场方向垂直/或水平;

交流最大功率8A/100V@100GS/30分钟;

2.4A 30V @30Gs 长时间;

均匀区:φ125mm、高度30mm均匀度5.9%;

定制样品测试治具、水平摆放满足6个φ40mm厚度13mm样品;



电气参数

线圈冷态直流电阻约1.5Ω;

线圈绝缘电阻优于10MΩ;

2000W交流电源、安装时间继电器;



冷却方式

自然冷却;


尺寸及质量

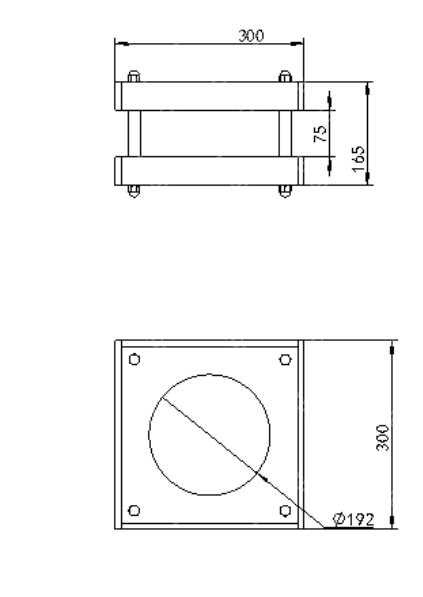

外形尺寸见图

整体重量约12.5Kg;

交流线圈磁场发生器尺寸规格

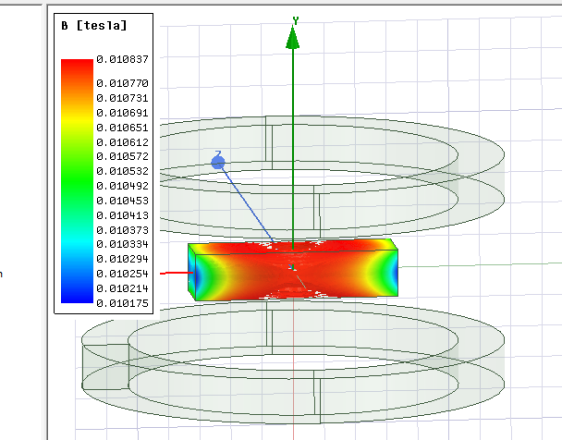

磁场均匀区仿真图

交流磁场均匀区仿真图,

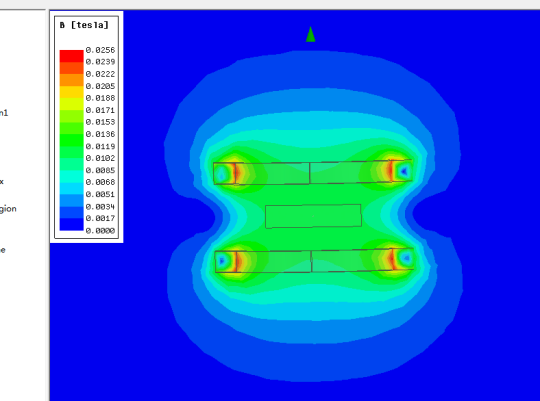

交流磁场线圈-磁场发生器分布图

一维交流磁场线圈发生器(图3)


磁场垂直方向  水平位置磁场分布

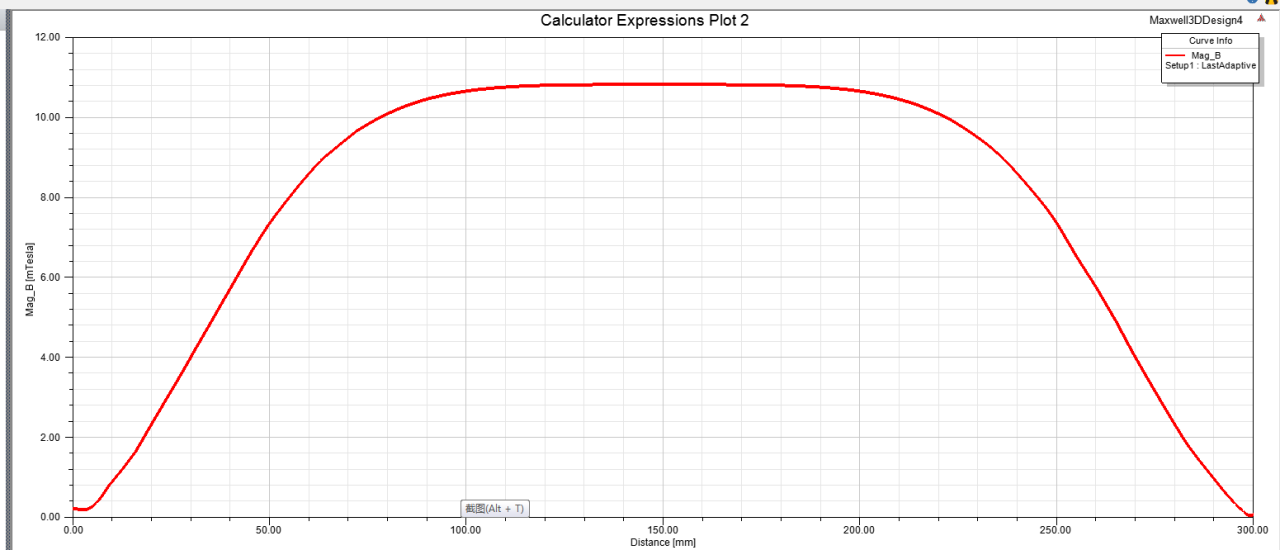

交流磁场线圈磁场分布图

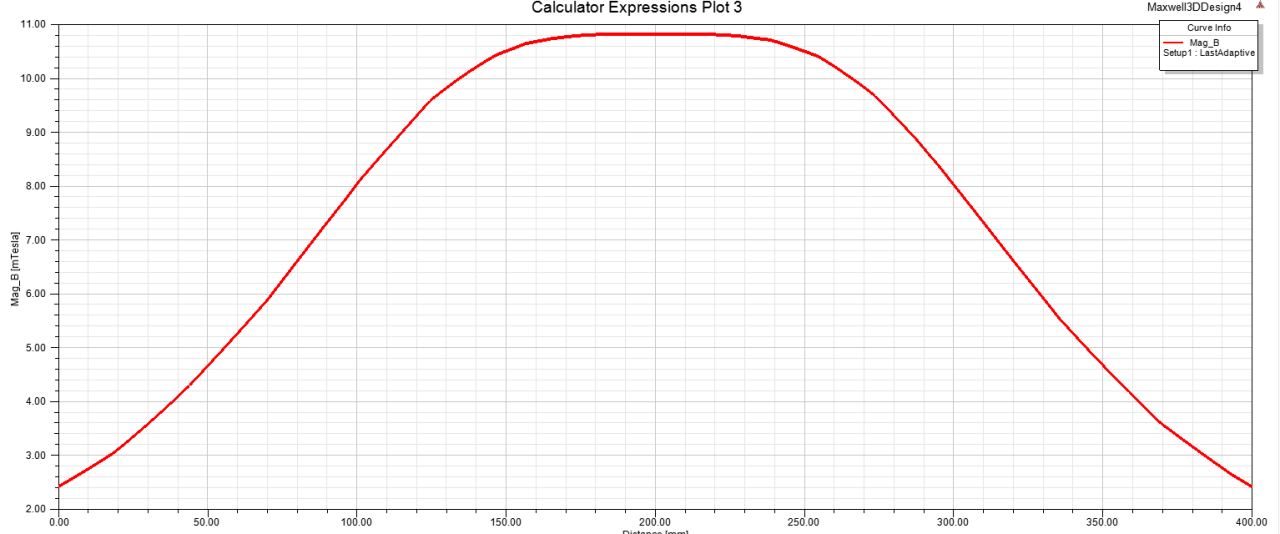

交流线圈磁场垂直分布图
