大型矩形电磁铁定制方案
应国内某所应用需求特定制以下大型矩形极面电磁铁
一、电磁铁
产品规格
· 电磁铁，立式座放，磁场方向水平；
· 配极面厚度50mm、40mm、30mm、20mm、10mm各一对，
实现气隙20mm/40mm/60mm /80mm/100mm可调；
· 极面截面250mm*120mm；
· 磁极中心轴线高度1200mm，高度可微调。
电气参数
· 线圈冷态直流电阻4.2Ω；
· 线圈绝缘电阻优于100MΩ；
冷却方式
· 自然冷却；
尺寸及质量

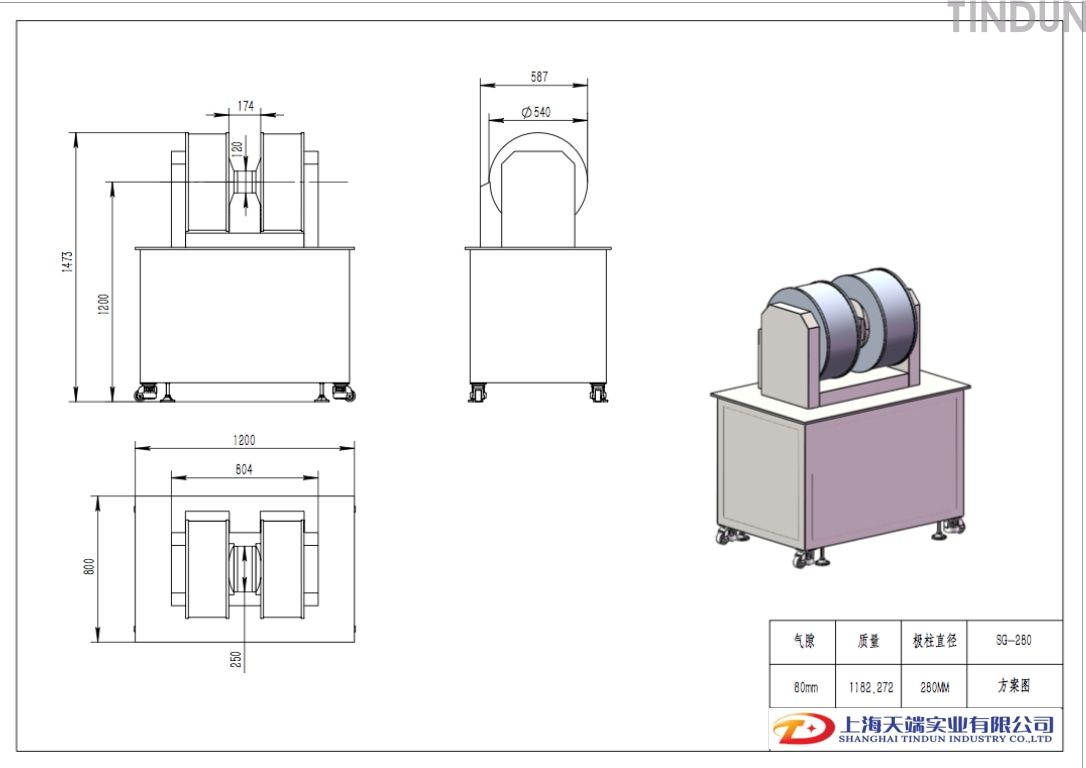

· 外形尺寸见图；
· 整体重量约1250Kg；
磁场参数
· 气隙80mm时，中心磁场优于0.8T@50A；（配置电源功率50A260V）
· 气隙80mm时，中心磁场区域200mm*70mm*80mm均匀度优于10%

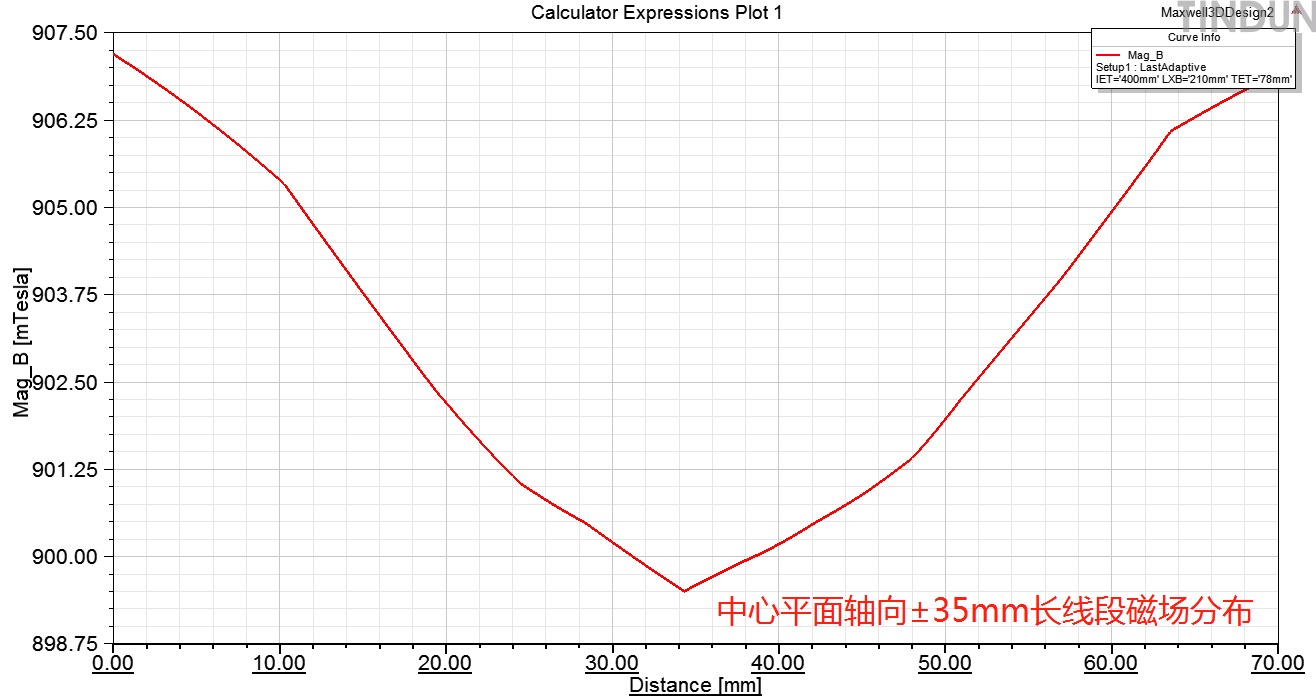

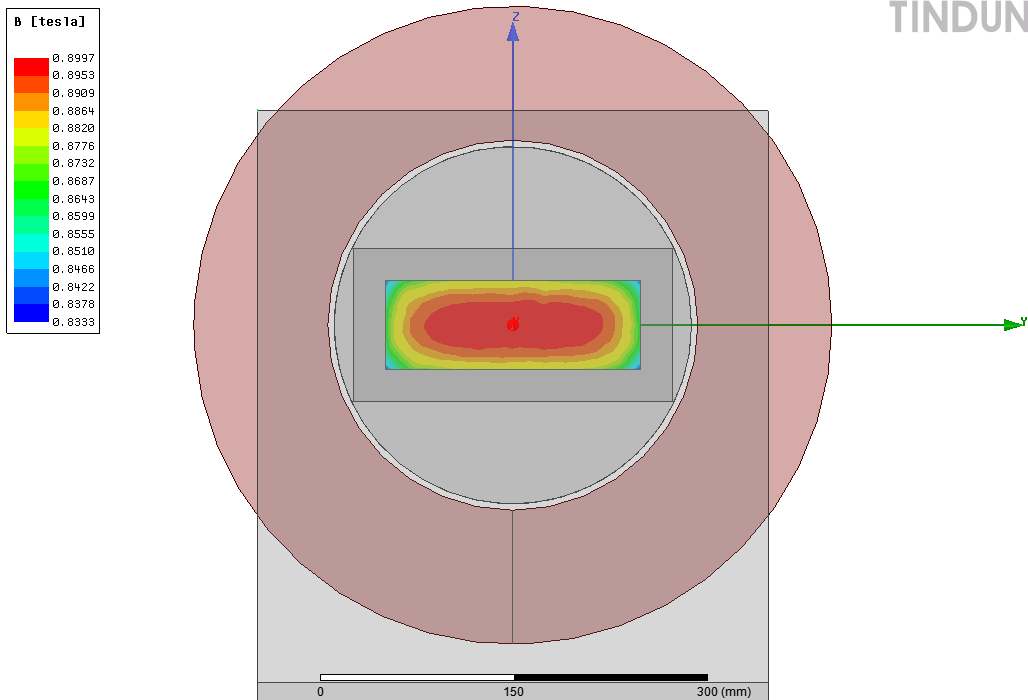

电磁铁磁场仿真云图与曲线图
二、 定制配套励磁电源控制部分
u 产品参数
设备名称 | 可程控电磁铁磁场控制电源 |
型 号 | MTY50A260V |
交流输入 | 三相：AC380V±10%, 50/60Hz |
直流输出 | 输出电压： 0V—260V（稳压稳流状态自动转换） 输出电流： 0A—50A（稳压稳流状态自动转换） |
源 效 应 | ≤0.3% 额定值（10%-90%负载计算） |
负载效应 | ≤0.5% 额定值（10%-90%负载计算） |
时 漂 | 电压 ≤2‰额定值 （因连续工作时间大于8小时时引起的输出电压变化率） 电流 ≤1%额定值 （因连续工作时间大于8小时时引起的输出电流变化率） |
温 漂 |
电流 ≤100ppm/℃（电使用温度范围内，由环境温度引起的输出电流变化率） |
纹 波 | ≤0.3% +10mV稳压状态（有效值） ≤0.5% +10mA稳流状态（有效值） |
电压精度 | ≤0.3% +10mV |
电流精度 | ≤0.5% +10mA |
显示方式 | 4位半数字表 |
显示分辨率 | 电压表0.01V电流表0.01A |
过压保护 | 过压保护值可设定，保护后机器自锁，重启机器自动解锁 |
过流保护 | 额定电流输出过载保护，短路保护（短路后关闭输出，选配） |
过温保护 | 保护值为70℃ ± 5 % ，保护后关闭输出 |
缺相保护 | 三相电源输入有此功能 |
输出极性 | 输出正（ + ）输出负极（—）可以任意接地 800V输出以上电压默认负极接地（特殊请说明） |
散热方式 | 采购进口调速风机风冷 |
操作环境 | 室内使用设计，温度0℃~40℃；湿度10%~85%RH |
存储环境 | 温度-20℃~70℃；湿度10%~90%RH |
三、 磁场测量设备
产品参数
型号： GM500数字高斯计
名 称 参 数
量程范围0-50mT-3000mT
基本误差DC±1%； AC±2% 40Hz-20KHz；
分 辨 力0.01mT
被测磁场DC/AC TRMS值
功能说明 mT/Gs/A/m /Oe单位切换；
N/S极性显示（DC模式）；
ModBus RS485数据通讯；
蜂鸣器/开关量报警输出；
模拟电压输出0.5-4.5V；
温度、频率显示（参考值）；
环境温度-20℃~40℃
相对湿度20%~80%（无凝露）
供电电源7号电池＊4节/电源适配器
外型尺寸160mm×64-80mm×30mm
仪器重量300g
显示方式LCM12864带背光
u装箱清单
电磁铁 | ||
名称 | 规格说明 | 数量 |
电磁铁 | SG-280 | 1台 |
电源连接电缆 | 3m | 1条 |
控制电源 | 50A、260V | 1台 |
高斯计 | 0.1GS-30000GS测量 | 1台 |
探头架 | - | 1个 |
使用说明书、彩页 | - | 1份 |
合格证 | - | 1份 |
检测报告 | - | 1份 |
极面 | 250*120*50mm 250*120*40mm 250*120*30mm 250*120*20mm 250*120*10mm | 5副 |
